用途に合わせた様々な混合機をラインナップMixing System Plant

V型混合機

リボンブレンダー
設置面積当りの処理量が大きく、短時間で混合が可能です。

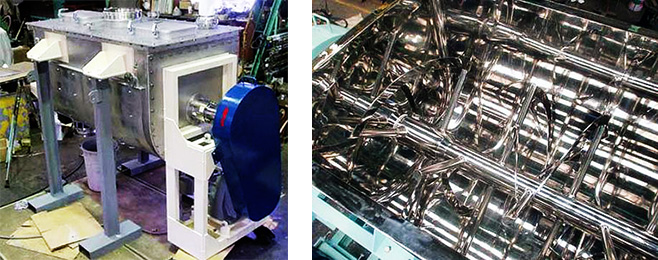

リボンブレンダー設置写真

リボンブレンダーは設置面積当りの処理量が大きく、短時間で混合が出来ます。

【　特　長　】
混合比の差が大きくても完全混合が出来、湿式・着色・コーティング混合が出来ます。
原料の投入・排出が簡単で、作業性が良く、連続混合も出来ます。
ジャケット式は、加熱・冷却・乾燥が同時に可能です。
故障がなく、保守点検が簡単です。
【　機　構　】
リボンブレンダーは容器固定型混合機で、内部に二重の撹拌羽根があり、内羽根・外羽根が互いに逆方向に粉体を移動交流させ対流・拡散・せん断をくり返し良好な混合がなされます。
原料の仕込量は、容器全量の60%前後が適量です。
【　用　途　】
化学薬品・食料・塗料・顔料・化粧品・合成樹脂・セラミック

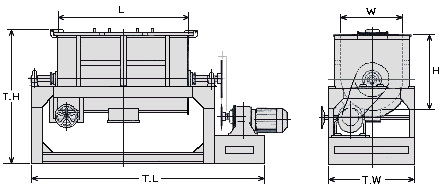

リボンブレンダー寸法
【標準仕様】
容量(リッター) 標準動力
(KW)		 容器寸法(mm) 外寸法(mm)
処理量 全量 L W H T・L T・W T・H
20 40 0.4 550 250 350 1,300 430 850
30 60 0.4 550 300 400 1,300 480 900
55 100 0.75 700 350 550 1,650 520 1,100
80 150 1.5 1,000 350 550 1,950 520 1,100
105 200 2.2 1,000 400 600 2,060 600 1,170
170 300 2.2〜3.7 1,000 500 700 2,060 700 1,270
330 500 3.7〜5.5 1,000 700 900 2,060 900 1,500
400 700 3.7〜5.5 1,200 700 900 2,260 920 1,520
660 1,000 5.5〜7.5 1,500 800 1,000 2,720 1,050 1,770
840 1,300 7.5〜11 1,500 900 1,100 2,870 1,200 1,850
1,000 1,500 11〜15 1,800 900 1,100 3,230 1,200 1,850
1,360 2,000 11〜15 2,000 1,000 1,300 3,530 1,350 2,050
2,000 3,000 15〜22 2,000 1,200 1,500 3,600 1,550 2,250
4,000 5,000 22〜37 2,500 1,500 1,800 4,400 1,850 2,550
V型混合機

Ｖ型混合機　食品や薬品などこわれやすい粉体の混合に最適な機器！

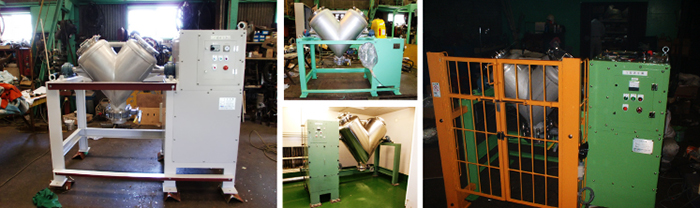

V型混合機設置写真

V型混合機は死角のない全体混合。こわれやすい粉体の混合に最適です。

【　特　長　】
死角のない全体混合になります。
こわれやすい粉体の混合に最適です。
原料は残らず排出されます。
【　機　構　】
Ｖ型槽の回転により集合と分離が繰返され理想的な全体混合を行ないます。
流動性を有する粉粒体に適しています。
原料の仕込量は10%〜40%が最適です。
【　用　途　】
合成樹脂粉末・ペレット・塗料・調味料・洗剤・乳製品・ガラス・陶土・フェライト・粉末治金の原料

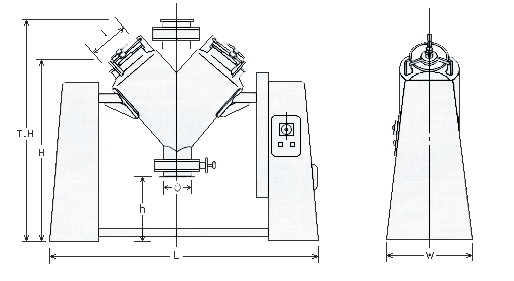

V型混合機寸法
【標準仕様】
容量（リッター） 標準
動力
(KW)		 回転数
(rpm)
50Hz/60Hz		 排出
方式		 駆動
方式		 標準寸法(mm)
処理量 全量 H T.H L W h Φl ΦO
10 23 0.2 27/33 スライド チ
ェ
ｌ
ン		 850 1,010 1,180 450 360 120 80
30 70 0.4 25/30 1,100 1,260 1,510 550 400 200 100
60 130 0.4 24/29 バ
タ
フ
ラ
イ
 1,330 1,530 1,880 600 450 280 150
100 240 0.75 20/24 1,500 1,760 1,900 650 500 280 150
130 280 0.75 20/24 ギ
ヤ
ｌ
 1,670 1,980 2,300 800 500 280 150
200 480 1.5 18/21 1,740 2,120 2,500 800 500 280 150
300 650 2.2 18 1,900 2,460 2,750 900 500 350 200
500 1,100 3.7 15 2,100 2,700 3,400 1,200 500 450 300
800 2,000 5.5 14 2,500 2,900 3,800 1,300 500 450 300
1,000 2,450 7.5 12 2,850 3,600 4,200 1,400 700 450 300
1,500 3,700 7.5 11 3,100 4,000 4,600 1,500 700 450 300
問い合わせバナー
W型混合機

W 型混合機　より精度の高い混合に最適な機器！

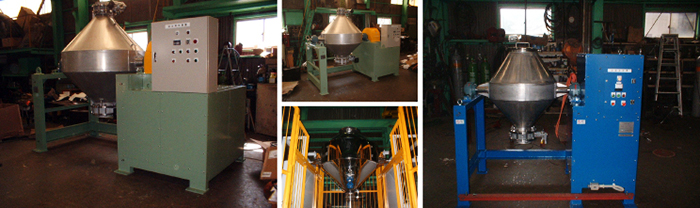

W型混合機設置写真

W型混合機は死角のない全体混合。こわれやすい粉体の混合に最適で、より精度の高い混合が可能です。

【　特　長　】
死角のない全体混合になります。
こわれやすい粉体の混合に最適です。
原料は残らず排出されます。
Ｖ型混合機より時間がかかりますが、精度の高い混合が出来ます。
【　機　構　】
二つの円錐を底面で接続した混合機でＶ型槽と類似した働きをします。
混合時間はＶ型混合機より長くかかりますが、良好な混合状態が得られます。
【　用　途　】
合成樹脂粉末・ペレット・塗料・調味料・洗剤・乳製品・ガラス・陶土・フェライト・粉末治金の原料

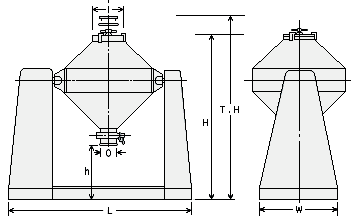

W型混合機寸法
【標準仕様】
容量（リッター） 標準
動力
(KW)		 回転数
(rpm)
50Hz/60Hz		 排出
方式		 駆動
方式		 標準寸法(mm)
処理量 全量 H T.H L W h Φl ΦO
60 130 0.4 27/33 バ
タ
フ
ラ
イ		 チ
ェ
ｌ
ン		 1,250 1,270 1,510 550 400 280 150
100 210 0.4 25 1,340 1,510 1,700 700 450 280 200
150 310 0.75 24 ギ
ヤ
ｌ

 1,420 1,550 1,850 750 450 300 200
200 420 1.5 22 1,570 1,750 2,000 800 450 320 200
300 650 1.5 20 2,000 2,200 2,250 1,000 600 320 200
500 1,100 2.2 20 2,150 2,450 2,700 1,200 600 450 200
800 1,640 3.7 16 2,390 2,700 3,000 1,400 600 450 300
1000 2,200 5.5 14 2,490 2,820 3,200 1,550 600 450 300
1500 3,300 7.5 13 3,000 3,400 3,400 1,650 600 450 300
W型混合機

パン型混合機　短時間混合で混合比差が大きい材料の混合に最適な機器！

皿円筒形固定型混合機で混合物は3枚の撹拌羽により、複雑な起動を通って混合されます。

【　特　長　】
設置面積当りの処理量が大きく、３枚羽根により混合時間が短時間になります。
混合比の差が大きくても完全混合が出来ます。
湿式・着色・コーティング混合が出来ます。
原料の投入・排出が簡単で、作業性が良好です。
【　機　構　】
皿円筒形固定型混合機で混合物は３枚の撹拌羽根により上下・中心から外側及び外側から中心へと非常に複雑な軌跡を通って混合されます。
【　用　途　】
化学薬品・食品・塗料・顔料・化粧品・塩・合成樹脂・セラミック

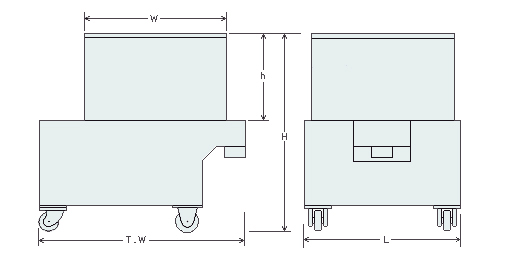

パン型混合機寸法
【標準仕様】
容量（リッター） 標準
動力
(KW)		 回転数
(rpm)
50Hz/60Hz		 排出
方式		 駆動
方式		 標準寸法(mm)
処理量 全量 W h H T.W L
300 450 3.7 30 ダンパー ギヤー Φ1,100 500 1,500 1,500 1,100
450 750 7.5 26 スライド
ダンパー		 ギヤー Φ1,200 700 1,600 1,600 1,400
800 1,350 11 24 エアー
シリンダー		 チェーン Φ1,600 700 1,700 2,100 1,900
1,800 3,000 22 20 エアー
シリンダー		 チェーン Φ2,100 900 1,900 2,600 2,400
